02S404柔性鋼制穿墻管的作用
2016-9-23 8:52:09??????點擊：
02S404柔性鋼制穿墻管的作用

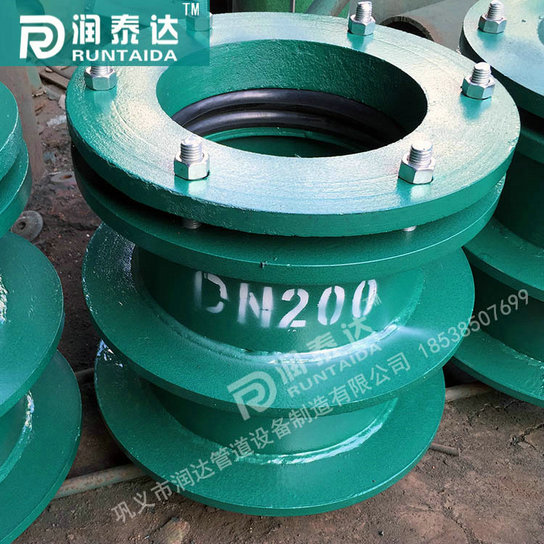

02S404柔性鋼制穿墻管又稱柔性防水套管，柔性預埋套管。該產品一般適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物；穿墻處之墻壁，如遇非混凝土?xí)r應改用混凝土墻壁，而且必須將穿墻管一次凝固于墻內；穿墻管施用于建筑、化工、鋼鐵、自來水、污水處理等單位。
詳細說明：
1、本圖尺寸均以毫米來計。
2、S312柔性鋼制穿墻管一般適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物。
3、穿墻管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。外層防腐由設計決定。
4、穿墻管穿墻處之墻壁，如遇非混凝土墻壁時應改用混凝土墻壁，其澆注混凝土范圍應比翼環直徑（ D6 ）大 200mm ，而且必須將套管澆固與墻內。
5、防水穿管處之混凝土墻厚應不小于 300mm 否則應使墻壁一邊加厚或兩邊加厚。加厚部分的直徑最小應比翼環直徑（ D6 ）大 200mm 。
6、穿墻管的材料重量是按墻厚 L 值為 300mm 計算，如墻厚大于 300mm 應另行計算。
7、穿墻管部件焊接材料，用 A3 材料制作， T42 焊接。
