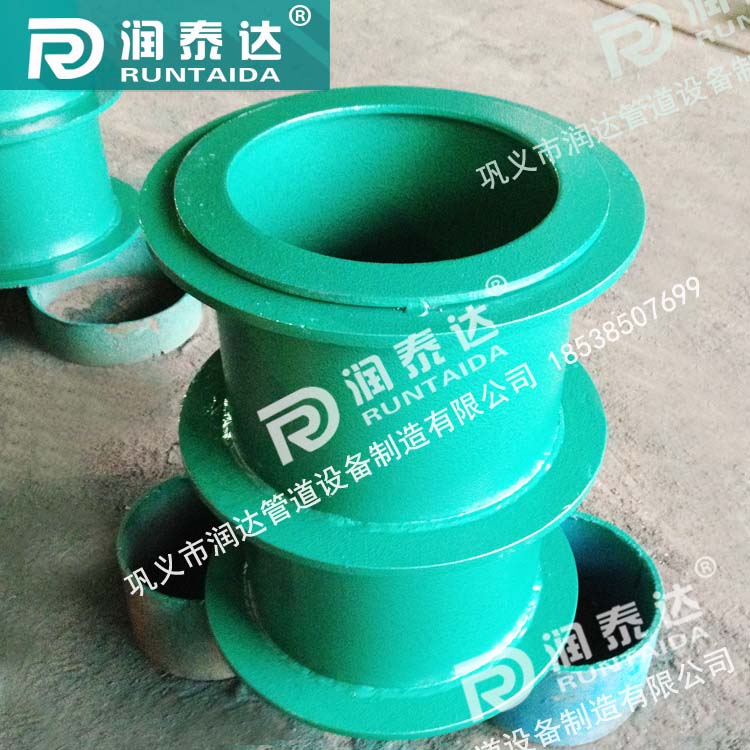

02S404防水套管的結構形勢和使用范圍
02S404防水套管一般穿過墻壁之處受有振動或有嚴密防水要求的構筑物。 02s404防水套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。外層防腐由設計決定。02s404防水套管穿墻之墻壁，如遇非混凝土墻壁時應改用混凝土墻壁，其澆注混凝土范圍應比翼環直徑（ D6 ）大 200mm ，而且必須將套管澆固與墻內。02s404防水套管穿管處之混凝土墻厚應不小于 300mm 否則應使墻壁一邊加厚或兩邊加厚。加厚部分的直徑最小應比翼環直徑（ D6 ） 200mm。02s404防水套管的材料重量是按墻厚 L 值為 300mm 應另行計算。02s404防水套管部件焊接材料，用 A3 材料制作， T42 焊接。 02S404防水套管（穿墻管）系列柔性防水套管：本產品適用于民用一般工業、市政給排水工程構（建）筑物。
防水套管結構形式分為柔性防水套管（A／B管型）、剛性防水套管（A／B／C型）及剛性防水翼環三種類型。柔性防水套管適用于有地震設防要求的地區，管道穿墻處承受震動和管道伸縮變形、或有嚴密防水要求的構（建）筑物外墻。
I型密封圈適用于一般防水要求，II型適用于比較嚴密的防水要求。02S404防水套管適用溫度：-20℃--250℃。特殊要求請訂貨時說明。當穿墻管與泵或增壓設備連接的進、出管道時，宜在連接處設置柔性連接。剛性防水套管適用于管道穿墻處不承受管道震動和伸縮變形的構（建）筑物，對于地震設防要求地區，如采用剛性防水套管，應在進入池壁或建筑物上墻的管道上就近設置柔性連接。
防水套管參數表
|
名 稱 |
柔性防水套管 |
剛性防水套管 |
|||
|
型 號 |
全長
|
S312 |
02S404 |
S312 |
|
|
公稱通徑 |
翼環直徑 |
翼環直徑 |
翼環直徑 |
長度(=墻厚) |
|
|
50 |
380 |
177 |
200 |
225 |
200 |
|
65 |
380 |
190 |
220 |
230 |
200 |
|
80 |
384 |
217 |
235 |
251 |
200 |
|
100 |
384 |
236 |
255 |
280 |
200 |
|
125 |
386 |
257 |
290 |
301 |
200 |
|
150 |
386 |
280 |
315 |
324 |
200 |
|
200 |
386 |
350 |
375 |
394 |
200 |
|
250 |
388 |
402 |
435 |
446 |
200 |
|
300 |
388 |
462 |
495 |
498 |
200 |
|
350 |
392 |
511 |
545 |
567 |
200 |
|
400 |
392 |
565 |
600 |
621 |
200 |
|
450 |
394 |
615 |
650 |
671 |
200 |
|
500 |
394 |
673 |
705 |
720 |
200 |
|
600 |
407 |
787 |
820 |
822 |
200 |
|
700 |
409 |
877 |
910 |
911 |
200 |
|
800 |
411 |
987 |
1020 |
1011 |
200 |
|
900 |
413 |
1087 |
1120 |
1113 |
200 |
|
1000 |
415 |
1187 |
1220 |
1213 |
200 |
|
1200 |
416 |
1390 |
1423 |
1413 |
200 |
|
1400 |
417 |
1590 |
1623 |
1613 |
200 |
