防水套管根據建筑科學研究的標準建筑設計

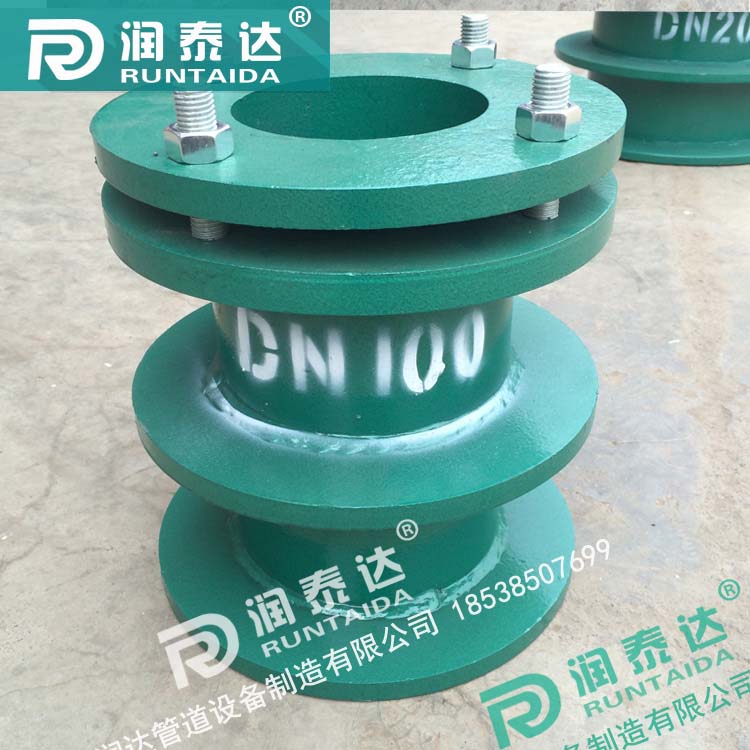

柔性防水套管是適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物的五金管件，一般生產企業是根據建筑科學研究院研制設計的S312、02S404標準圖集制造的。柔性防水套管穿墻處之墻壁，如遇非混凝土?xí)r應改用混凝土墻壁，而且必須將套管一次凝固于墻內；柔性防水套管施廣泛用于建筑、化工、鋼鐵、自來水、污水處理等單位?！?span>
常用防水套管分為剛性和柔性兩種。選型時應注意：防水套管是根據建筑科學研究院研制設計的S312、02S404標準圖集制造的。剛性防水套管適用于飲用水水池防水套管的安裝，在石棉水泥填打完畢以后進行，填嵌密封膏時，應保證縫內各接觸面無銹蝕，漆皮，污物，且干凈，干燥。柔性防水套管一般適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物；穿墻處之墻壁，如遇非混凝土?xí)r應改用混凝土墻壁，而且必須將套管一次凝固于墻內；防水套管施用于建筑、化工、鋼鐵、自來水、污水處理等單位。
防水套管最常用的各種類別解說
——管道穿越基礎、內墻、樓板等處時，避免管道（有壓管道，如，給水、暖氣等）使用時，對建筑物造成擾動，同時便于管道的安裝與維修，設置的、大于安裝管道外徑的、材質與長度均符合要求的、安裝在基礎、內墻、樓板等管道穿越處短管。
——普通套管，多用焊接管制成，套管兩端應機械裁口（如，用無齒鋸等），對壁厚要求不嚴。
“防水套管”
——管道穿越地下室等有防水要求的建筑物、構筑物時，設置的特殊制作的套管。常用剛性防水套管。
——?jiǎng)傂苑浪坠?，需在套管外焊接止水環翼，對套管的壁厚、環翼的壁厚都有嚴格的要求，
并應保證焊縫質量。
——新型加長型防水套管，為加厚墻體定做的加長型防水套管，可以滿足超厚墻體的穿管要求。
—— 防腐蝕防水套管，經過防腐涂料特殊處理的防水套管，有效防止防水套管的氧化和腐蝕。
|
名 稱 |
柔性防水套管 |
剛性防水套管 |
|||
|
型 號 |
全長
|
S312 |
02S404 |
S312 |
|
|
公稱通徑 |
翼環直徑 |
翼環直徑 |
翼環直徑 |
長度(=墻厚) |
|
|
50 |
380 |
177 |
200 |
225 |
200 |
|
65 |
380 |
190 |
220 |
230 |
200 |
|
80 |
384 |
217 |
235 |
251 |
200 |
|
100 |
384 |
236 |
255 |
280 |
200 |
|
125 |
386 |
257 |
290 |
301 |
200 |
|
150 |
386 |
280 |
315 |
324 |
200 |
|
200 |
386 |
350 |
375 |
394 |
200 |
|
250 |
388 |
402 |
435 |
446 |
200 |
|
300 |
388 |
462 |
495 |
498 |
200 |
|
350 |
392 |
511 |
545 |
567 |
200 |
|
400 |
392 |
565 |
600 |
621 |
200 |
|
450 |
394 |
615 |
650 |
671 |
200 |
|
500 |
394 |
673 |
705 |
720 |
200 |
|
600 |
407 |
787 |
820 |
822 |
200 |
|
700 |
409 |
877 |
910 |
911 |
200 |
|
800 |
411 |
987 |
1020 |
1011 |
200 |
|
900 |
413 |
1087 |
1120 |
1113 |
200 |
|
1000 |
415 |
1187 |
1220 |
1213 |
200 |
|
1200 |
416 |
1390 |
1423 |
1413 |
200 |
|
1400 |
417 |
1590 |
1623 |
1613 |
200 |
