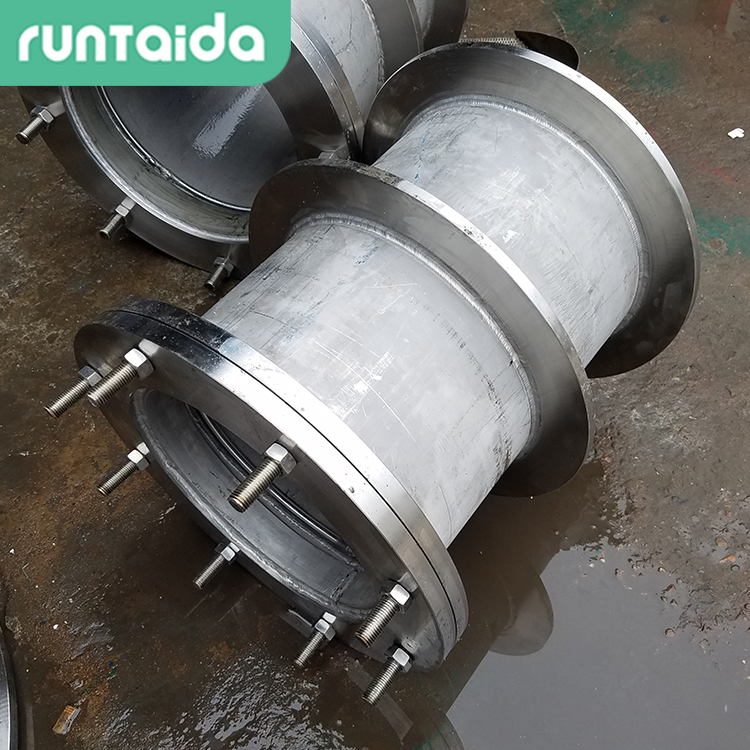

DN600不銹鋼預埋防水套管
- 品牌：???潤泰達
- 型號：???02S404
1定義
一般在做水池的時候要用到套管，它是管道通向水池的通道。但是普通的套管很難密封，以致套管與管道之間會有漏水、套管與墻壁之間也易漏水。只用防水套管，可以解決套管與墻壁之間的漏水，但不能解決套管與管道之間的密封，國標柔性套管正好可以解決兩種問題。
套管可分為：普通套管－－比要用的管道粗2-4厘米，固定在墻或板內，管道從中通過。柔性防水套管－－就是在套管與管道之間用柔性材封堵起到密封效果。剛性防水套管－－就是套管與管道間用剛性材料封堵達到密封效果。防水套管－－就是套管所使用的環境是防止液體漏出或漏入的地方（比如水池、化糞池、地下室等），就是在套管外壁增加不少于1圈的防水翼，這樣套管澆筑在墻體內時就成為一個整體，不會因脹縮因數而出現裂紋而滲漏。
2密封要求
1、當迎水面為腐蝕性介質時，可采用封堵材料將縫隙封堵，做法見防水套管圖集;柔性防水套管(A型)安裝圖。
2、柔性防水套管填料材料：瀝青麻絲、聚苯乙烯板、聚氯乙烯泡沫塑料板。
3、密封膏：聚硫密封膏、聚氨酯密封膏。
4、焊接結構尺寸公差與形位公差按照J(rèn)B/T5000.3-1998執行。焊接采用手工電弧焊，焊條型號E4303，牌號J422。焊縫坡口得基本形狀于尺寸按照GB985-88執行。
5、當柔性防水套管采用卷制成型時，周長允許偏差為：D2 ≤600，D2>600±0.0035D2。
6、穿墻處混凝土墻壁厚應不小于300，否則應使墻壁一邊加厚或兩邊加厚，加厚部分的直徑至少為D5+200。
7、國標柔性套管的重量以L=300計算，如墻厚大于300時，應另行計算。
8、柔性防水套管穿墻處如遇非混凝土墻壁時，應局部改用混凝土墻壁，其澆筑范圍應比翼環直徑(D5)大200，而且必須將套管一次澆筑于內墻。
3分類
根據與標準圖集可以分為：國標和非標。國標型防水套管是指完全按照建設部相關的02S404或02S312標準圖集選材和生產，對法蘭厚度、翼環厚度、管徑與厚度都有嚴格的要求。非標則是在外形和大概結構符合標準圖集的情況下，選材時對法蘭厚度、翼環厚度、管徑與厚度認為放寬要求，嚴格來說，這些是不合格的產品，當然，一定程度內的放寬標準不至于影響使用，但過分的放寬標準則回影響到使用性能。
根據圖集可以分為：S312型柔性防水套管和02S404型國標柔性套管。二者在外形尺寸、結構形式上都有不同。
4選擇安裝
國標柔性防水套管因?yàn)槭袌龅牟灰?guī)范競爭，現階段分為國標和非標兩種，國標指按建設部相關的02S404或02S312標準圖集選材和生產，對法蘭厚度、翼環厚度、管徑與管壁厚度都有嚴格的要求。按設計標準尺寸制作。非標指在外形與大概結構符合圖集要求外，對法蘭厚度、翼環厚度、管徑與管壁厚度做出下差尺寸，從而減少重量，降低成本。嚴格來說，這些是不合格的產品，當然對厚度及管壁做稍微下差尺寸，能減少工程成本也不至于影響使用，但是一定程度上影響使用性能。
|
DN |
D1 |
D2 |
D3 |
D14 |
δ |
B |
k |
重量 |
|
50 |
60 |
80 |
114 |
225 |
3.5 |
10 |
4 |
4.49 |
|
65 |
75.5 |
95 |
121 |
230 |
3.75 |
10 |
4 |
4.66 |
|
80 |
89 |
110 |
140 |
250 |
4 |
10 |
4 |
5.33 |
|
100 |
108 |
130 |
159 |
270 |
4.5 |
10 |
5 |
6.36 |
|
125 |
133 |
155 |
180 |
290 |
6 |
10 |
6 |
8.33 |
|
150 |
159 |
180 |
219 |
330 |
6 |
10 |
6 |
1O.06 |
|
200 |
219 |
240 |
273 |
385 |
8 |
12 |
8 |
15.9 |
|
250 |
273 |
295 |
325 |
435 |
8 |
12 |
8 |
18.68 |
|
300 |
325 |
345 |
377 |
500 |
10 |
14 |
10 |
27.40 |
|
350 |
377 |
400 |
426 |
550 |
10 |
14 |
10 |
30.95 |
|
400 |
426 |
445 |
480 |
600 |
10 |
14 |
10 |
34.35 |
|
450 |
480 |
500 |
530 |
650 |
1O |
14 |
10 |
37.85 |
|
500 |
530 |
550 |
590 |
730 |
10 |
16 |
10 |
44.54 |
|
600 |
630 |
660 |
690 |
830 |
10 |
16 |
10 |
54.50 |
|
700 |
720 |
750 |
790 |
920 |
10 |
16 |
10 |
61.43 |
|
800 |
820 |
850 |
880 |
1020 |
10 |
16 |
10 |
69.12 |
|
900 |
920 |
950 |
980 |
1120 |
10 |
16 |
10 |
76.81 |
|
1000 |
1020 |
1050 |
1080 |
1230 |
10 |
16 |
10 |
84.50 |
|
1200 |
1220 |
1250 |
1290 |
1430 |
12 |
20 |
12 |
122.5 |
|
1400 |
1420 |
1450 |
1490 |
1630 |
12 |
20 |
12 |
141.3 |
|
1600 |
1620 |
1650 |
1690 |
1830 |
14 |
20 |
14 |
176.4 |
|
1800 |
1820 |
1850 |
1900 |
2040 |
16 |
20 |
16 |
216.6 |
|
2000 |
2020 |
2050 |
2100 |
2240 |
16 |
20 |
16 |
239.3 |
